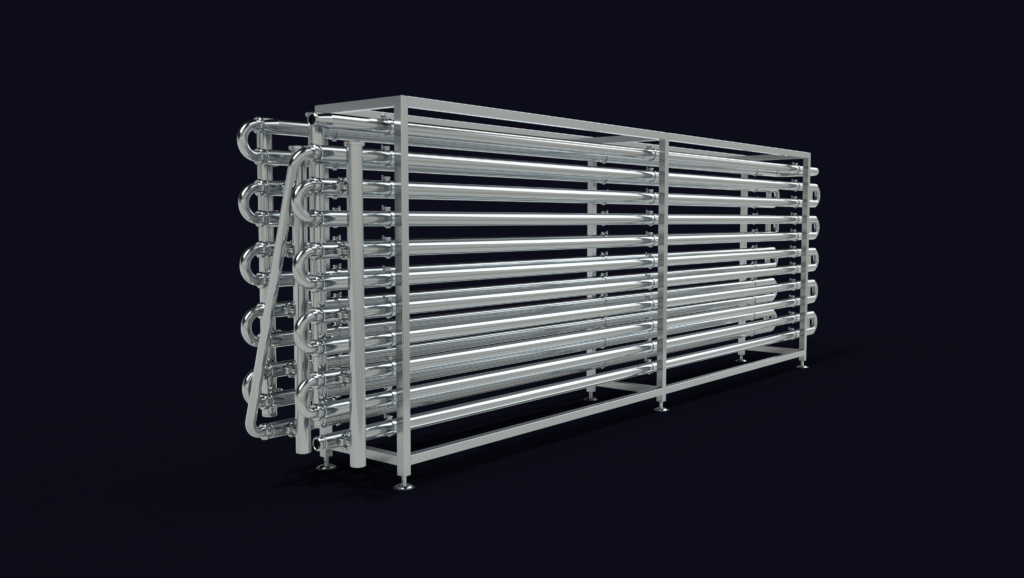

TROCADOR DE CALOR TUBULAR ROTAINOX

Processo

Troca Térmica

O processo de troca térmica no trocador de calor serve especificadamente para aquecer ou resfriar um produto, seja ele produto alimentício, água, vapor, químicos, entre outros.

Existem inúmeros tipos de trocadores de calor e inúmeros tamanhos. Todos eles são calculados e dimensionados para que sejam o mais efetivos possíveis na finalidade. Afinal, a troca térmica pode ser usados tanto no processo industrial como em um processo simples residencial, como uma fabricação de cerveja artesanal.

Os tubos metálicas consistentes no trocador de calor, podem ser corrugados, melhorando a troca térmica, dependendo do produto a ser passado. Dentro do feixe tubular o fluxo contracorrente é o que garante a eficiência da troca térmica. Já a corrugação do tubo é o que permite um aumento da turbulência no fluído, criando uma alta eficiência no processo.

Equipamento

ROTAINOX

O trocador de calor ROTAINOX é constituído totalmente em aço inoxidável AISI-304L ou AISI-316L, os tubos podem ser corrugados ou não corrugados, conforme necessidade mecânica do processo do cliente. Efetuando a melhor troca térmica possível e garantindo a qualidade do equipamento para o cliente.

No entanto, o trocador de calor ROTAINOX também está presente em inúmeros outros equipamentos. Sendo utilizado dentro dos pasteurizadores e esterilizadores e outros projetos sob demanda. Dentre esses processos os trocadores de calor podem ser feitos para refrigerar ou para esquentar.

Garantia

ROTAINOX

O equipamento possui 1 (um) ano de garantia caso haja defeito de fabricação. Garantimos a eficiência, desempenho mecânico, pasteurização e, sobretudo, operação para vazão destinada.

Manutenção

Preventiva

Contamos com manutenções preventivas agendadas anteriormente, evitando uma parada não planejada de seu equipamento, evitando perdas não contabilizadas na sua produção.

TTRI01

Standard

Capacidade
Até 5 m³/h

Dimensionamento (AxLxC)
2200mm x 1000mm x 7000mm

Trocador Tubular
AISI 304L
AISI 316L
Titânio

Enclausuramento
Chapa Inox no Trocador

Temperatura máxima trabalho
200°C

Acabamento
Escovado
Polido

Acabamento
NBR
EPDM
Viton

Flange
Adicional

TTRI05

Standard

Capacidade
Até 10 m³/h

Dimensionamento (AxLxC)
2200mm x 1500mm x 7000mm

Trocador Tubular
AISI 304L
AISI 316L
Titânio

Enclausuramento
Chapa Inox no Trocador

Temperatura máxima trabalho
200°C

Acabamento
Escovado
Polido

Acabamento
NBR
EPDM
Viton

Flange
Adicional

TTRI10

Standard

Capacidade
Até 15 m³/h

Dimensionamento (AxLxC)
2200mm x 1750mm x 7000mm

Trocador Tubular
AISI 304L
AISI 316L
Titânio

Enclausuramento
Chapa Inox no Trocador

Temperatura máxima trabalho
200°C

Acabamento
Escovado
Polido

Acabamento
NBR
EPDM
Viton

Flange
Adicional

TTRI25

Standard e Premium

Capacidade
Até 25 m³/h

Dimensionamento (AxLxC)
2200mm x 2000mm x 7000mm

Trocador Tubular
AISI 304L
AISI 316L
Titânio

Enclausuramento
Chapa Inox no Trocador
Gradeado (Premium)

Temperatura máxima trabalho
200°C

Acabamento
Escovado
Polido

Acabamento
NBR
EPDM
Viton

Flange
Adicional

TTRI50

Standard e Premium

Capacidade
Mais de 25 m³/h

Dimensionamento (AxLxC)
A definir x A definir x 7000mm

Trocador Tubular
AISI 304L
AISI 316L
Titânio

Enclausuramento
Chapa Inox no Trocador
Gradeado (Premium)

Temperatura máxima trabalho
200°C

Acabamento
Escovado
Polido

Acabamento
NBR
EPDM
Viton

Flange
Adicional

TROCADOR TUBULAR

O trocador de calor tubular é um equipamento amplamente utilizado em diversos segmentos industriais, sendo utilizado tanto em sistemas de aquecimento quanto sistemas de refrigeração.

Sua eficiência permite a transferência de calor entre fluidos opostos, tornando-o fundamental para o controle térmico em processos industriais e receitas de cada produto do cliente.

Características

Alta Eficiência Térmica

O design corrugado dos tubo interno, o calculo para cada situação e o padrão de fluxo dos fluidos opostos resultam em uma alta eficiência de transferência de calor eficiente especificadamente para cada processo.

Manutenção

Limpeza

O trocador é instalado na linha de produção, permitindo que o sistema CIP da indústria faça a limpeza de forma eficaz e garanta a limpeza e eficiência do equipamento ao longo do tempo.

Dimensionamento

Sob Demanda

O trocador tubular é dimensionado conforme o produto e troca térmica necessária, dimensionado para produtos com maios temperatura ou viscosidade, é o equipamento indicado para melhor aproveitamento em nestes processos.

Aplicação

Versatilidade

O trocador de calor tubular pode ser utilizado em uma ampla variedade de processos industriais, dentro de sistemas de resfriamento ou sistema de aquecimento.

Trocador

Qualidade

O trocador de calor tubular ROTAINOX é projetado com tubos certificados com normas A270 e material AISI-304L ou AISI-316L ou ainda confeccionado em Titânio. Atendendo a demanda do cliente e garantindo a precisão e qualidade do equipamento.
